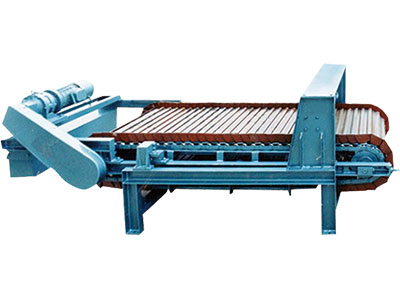

鏈板式定量給料機(鏈板秤)
產品概述
BDG鏈板式定量給料機（鏈板秤）是針對高溫、高粘度、高倉壓等工業場合設計的新型計量設備。它兼?zhèn)滏湴遢斔蜋C剛性強、皮帶秤計量精度高等優點，可連續、均勻、精確地對溫度高、粘性強、下料不通暢的塊狀、粒狀物料（如熟料/粘土/脫硫石膏等）進行動態控制、定量給料、連續計量。
主要性能特點
|
秤體組成
|
機架、稱量框架、主從滾筒、承重托輥、張緊托輥、擋料板、自動糾偏裝置、內、外清掃器、進料斗、卸料罩、跑偏開關，環形無接頭皮帶、耐磨耐壓鏈板、稱重傳感器、測速傳感器、驅動電機、回程皮帶機。
|
|
機架
|
由冷彎C型槽鋼組成的秤架結構新穎，強度大，穩定性好，適合于各種規格非標秤體的設計；可單獨拆除一側支座，在懸臂狀態下更換皮帶
|
|
皮帶
|
特制加厚型，既能承擔運料板安裝強度，也能與輥筒、托輥及稱量段線性接觸，不打滑，不變形，保證計量精度。
|
|
運料板
|
6mm冷軋鋼板壓制而成，帶排邊，與皮帶通過螺絲焊接固定，耐磨，耐壓。
|
|
主動滾筒
|
采用厚壁無縫鋼管制造，對加工后的正反螺紋結構采用整體硫化包邊，并將外圈車成腰鼓一l生，確保皮帶長期運行不跑偏、不打滑。
|
|
張緊裝置
|
采用從動滾筒螺旋張緊和張緊托輥自動糾偏兩種方式，可根據運轉情況，隨時進行調整，保證皮帶運行有一個恒定的張力，防止跑偏，保證計量精度。
|
|
清掃裝置
|
采用V型(犁形)結構，雙面清掃，防止物料粘傳動滾筒及內壁；外清掃采用彈性清掃裝置，裝在卸料端滾筒的下部，保證刮板均勻輕壓膠帶，特殊場合可配備回程皮帶機，及時運走清掃器清掃下。
|
|
傳動電機
|
SEW公司SA、KA系列產品，直聯式軸裝傳動，驅動力矩大，運轉平穩，傳動效率高，低噪聲，長壽命，變頻電機，強制風冷。
|
|
重量單元
|
雙傳感器結構，阻抗匹配后經CBC—FDl信號變送以O(shè)一20mA／4—20rnA傳送。
|
|
速度單元
|
經CBC—MC轉換。保證低頻運行時(≤O 5Hz)的測速精度0．06％以上。
|
|
稱重儀表
|
VEG申克儀表、PLC/57、TDG-WJK計算機系統。
|
|
控制方式
|
DCS遠程、機旁控制、維修控制。
|
|
DCS接口
|
預留DCS接口．pr口或擴展Proflbus—DP。
|
技術參數
| 參數名稱 | 技術參數 |
| 靜態計量誤差 | ≤O.25% |
| 動態累計誤差 | ≤O.5％ |
| 控制誤差 | ≤O.5％ |
| 重復性 | ≤O.05％ |
| 線性度 | ≤O.05％F·S |
| 偏載系數 | ≤O.08％ |
| 泄漏電流 | ≤1.0mA |
| 絕緣電阻 | >500MΩ |
| 皮帶寬度 |
650、800、1000、1200 1400、1600、1800、2000 |
| 主從輥筒中心距 | 3000mm以上，可非標 |
| 稱量段長度 | 800mm |
| 重量信號 | 0-20mA/4-20mA |
| 測速信號 | 1.0Hz-5.0kHz |
規格選配表
| 序號 | 規格型號 | 流量范圍 (t/h) | 皮帶鏈板寬度 | 推薦使用噸位(t/h) | 備注 |
| 1 | BDG-0630 | 0.6-6 | 650 | 1.2-5.4 | T10料口 |
| 2 | BDG-0830 | 1.0-10 | 800 | 2.0-9.0 | T12料口 |
| 3 | BDG-0830 | 2.0-20 | 800 | 4.00-18 | T12料口 |
| 4 | BDG-1030 | 4.0-40 | 1000 | 8.00-36 | T15料口 |
| 5 | BDG-1030 | 6.0-60 | 1000 | 12-54 | T15料口 |
| 6 | BDG-1030 | 8.0-80 | 1000 | 16-72 | T15料口 |
| 7 | BDG-1230 | 10-100 | 1200 | 20-90 | T15料口 |
| 8 | BDG-1230 | 16-160 | 1200 | 32-144 | T15料口 |
| 9 | BDG-1430 | 20-200 | 1400 | 40-180 | T15料口 |
| 10 | BDG-1430 | 25-250 | 1400 | 50-225 | T15料口 |
| 11 | BDG-1635 | 30-300 | 1600 | 60-270 | T20料口 |
| 12 | BDG-1635 | 35-350 | 1600 | 70-325 | T20料口 |
| 13 | BDG-1635 | 40-400 | 1600 | 80-360 | T20料口 |
| 14 | BDG-1835 | 45-450 | 1800 | 90-405 | T20料口 |
| 15 | BDG-2035 | 50-500 | 2000 | 100-450 | T20料口 |
