網絡變壓器

網絡變壓器

  • 發布時間:2020-09-10 15:57:35
  • 網絡變壓器具體有T1/E1隔離變壓器;ISDN/ADSL接口變壓器;VDSL高通/低通濾波器模塊、接口變壓器;T3/E3、SDH、64KBPS接口變壓器;10/100BASE、 1000BASE-TX、2.5GBASE、5GBASE、10GBASE網絡濾波器;RJ45集成變壓器ICM;還可根據客戶需要設計專用變壓器。
  • 在線咨詢

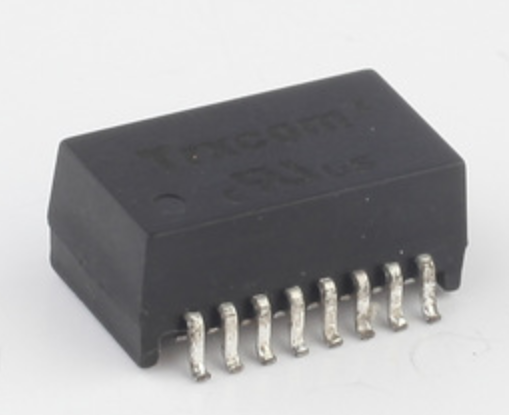

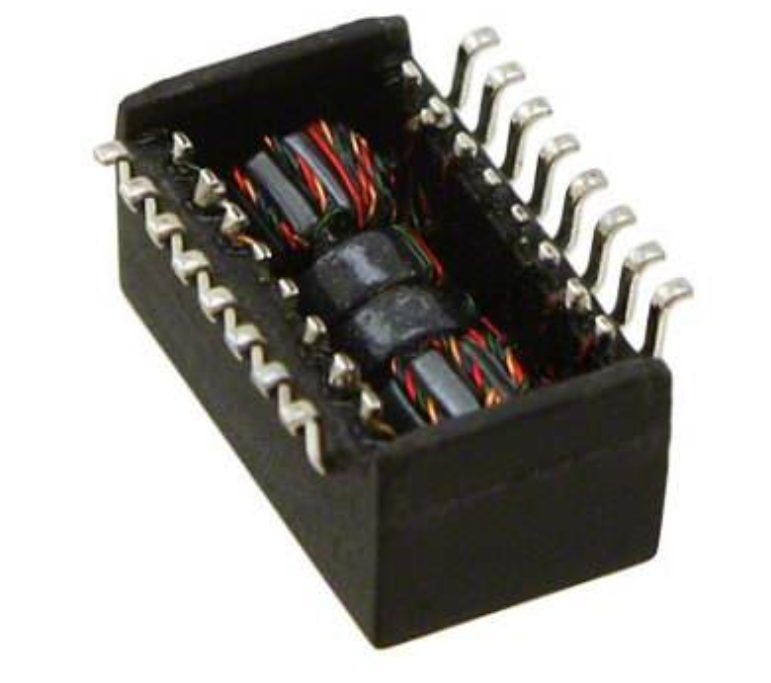

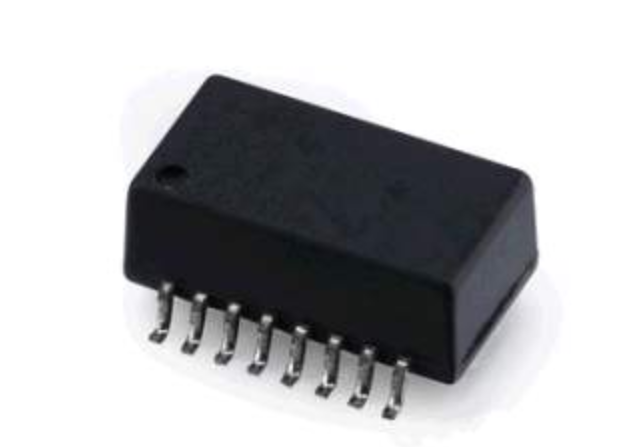

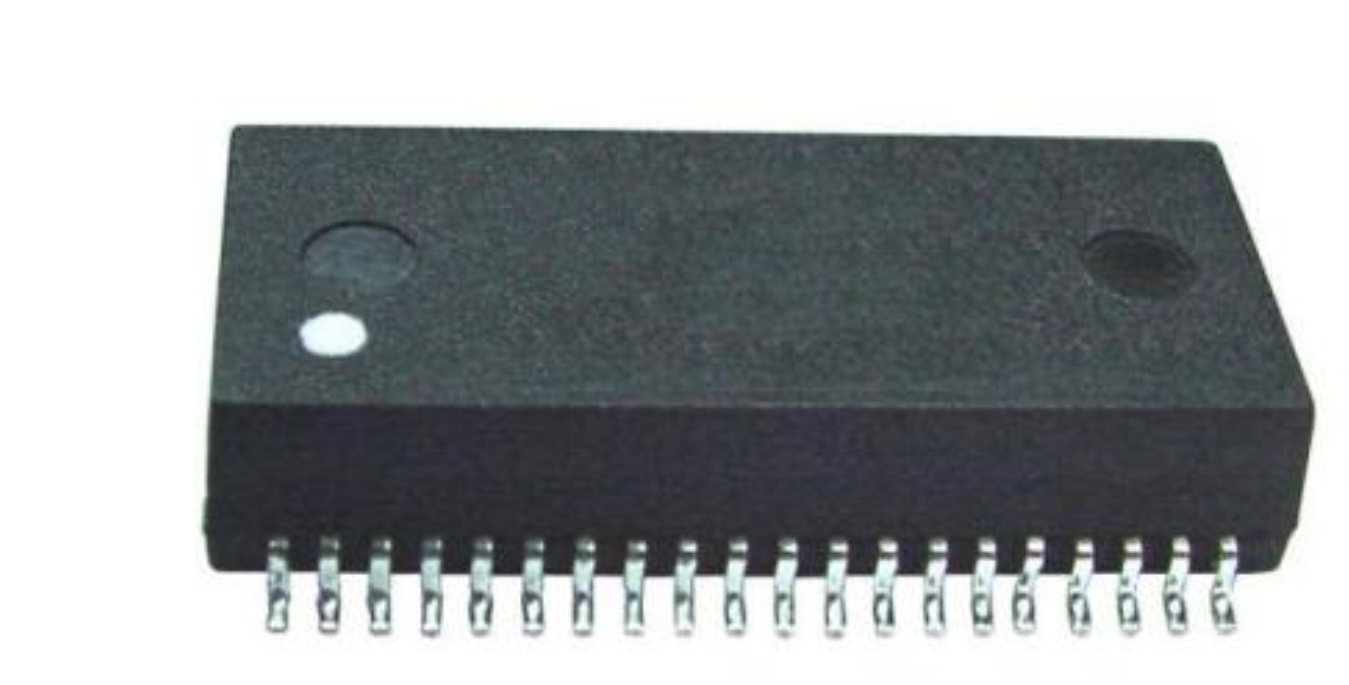

網絡變壓器又名網絡隔離變壓器、以太網變壓器、網絡濾波器。產品類型又分為單口、雙口、多口、10/100BASE、1000BASE-TX、10000BASE-TX和RJ45接口集成型網絡隔離變壓器。產品主要應用于:RJ45網卡、以太網交換機、網絡路由器ADSLVDSL數字設備、EOC終端、EPON/GPON三網融合設備、網絡機頂盒智能電視網絡攝像機SDH/ATMSDH/ATM、PC主板、電腦周邊、工業主板、網絡伺服器、電信通訊基站smallcell等設備。


網絡變壓器主要有信號傳輸、阻抗匹配、波形修復、信號雜波抑制和高電壓隔離等作用。

網絡變壓器在以太網中的作用在以太網設備中,通過PHY接RJ45時,中間都會加一個網絡變壓器。有的變壓器中心抽頭接到地。而接電源時,電源值又可以不一樣,3.3V,2.5V,1.8V都有。

中間抽頭有些接電源,而有些接地。這個主要是由使用的PHY芯片UTP口驅動類型決定的。這種驅動類型有兩種,電壓驅動和電流驅動。電流驅動的就要接電源;電壓驅動的就直接接個電容到地即可。所以對于不同的芯片,中心抽頭的接法,與PHY是有密切關系的,具體還要參看芯片的datasheet和參考設計。接電源時要接不同的電壓,也是所使用的PHY芯片資料里規定的UTP端口電平決定的。


從理論上來說,可以不需要接變壓器,直接接到RJ45上也是能正常工作的。但是傳輸距離就很受限制,而且當接到不同電平網口時,也會有影響。而且外部對芯片的干擾也很大。當接了網絡變壓器后,它主要用于信號電平耦合。可以有以下作用:

1、可以增強信號,使其傳輸距離更遠;

2、使芯片端與外部隔離,抗干擾能力大大增強,而且對芯片增加了很大的保護作用(如雷擊);

3、當接到不同電平(如有的PHY芯片是2.5V,有的PHY芯片是3.3V)的網口時,不會對彼此設備造成影響。
