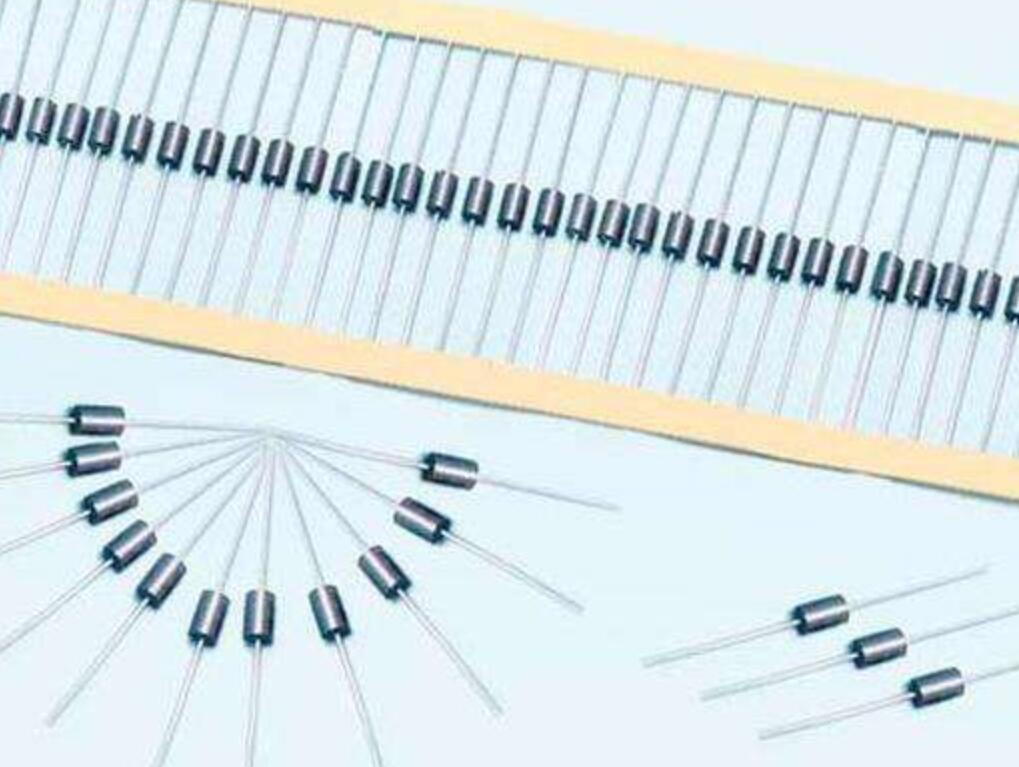

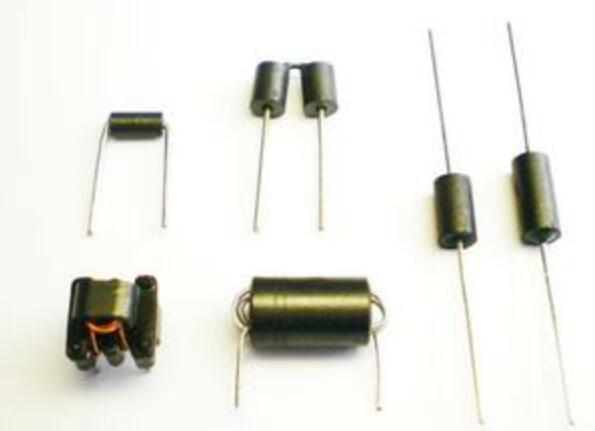

磁珠

磁珠

  • 發布時間:2020-09-03 17:41:47
  • 磁珠專用于抑制信號線、電源線上的高頻噪聲和尖峰干擾,還具有吸收靜電脈沖的能力。磁珠是用來吸收超高頻信號,像一些RF電路,PLL,振蕩電路,含超高頻存儲器電路(DDR SDRAM,RAMBUS等)都需要在電源輸入部分加磁珠,而電感是一種蓄能元件,用在LC振蕩電路,中低頻的濾波電路等,其應用頻率范圍很少超過50MHZ。 磁珠有很高的電阻率和磁導率,等效于電阻和電感串聯,但電阻值和電感值都隨頻率變化。
  • 在線咨詢

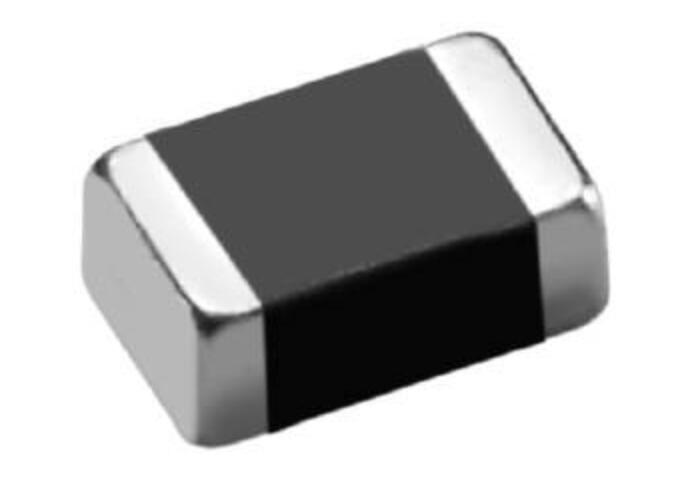

磁珠的功能主要是消除存在于傳輸線結構(電路)中的RF噪聲,RF能量是疊加在直流傳輸電平上的交流正弦波成分,直流成分是需要的有用信號。要消除這些不需要的信號能量,使用片式磁珠扮演高頻電阻的角色(衰減器)。

磁珠有很高的電阻率和磁導率,他等效于電阻和電感串聯,但電阻值和電感值都隨頻率變化。 他比普通的電感有更好的高頻濾波特性,在高頻時呈現阻性,所以能在相當寬的頻率范圍內保持較高的阻抗,從而提高調頻濾波效果。

作為電源濾波,可以使用電感。磁珠的電路符號就是電感但是型號上可以看出使用的是磁珠。在電路功能上,磁珠和電感是原理相同的,只是頻率特性不同罷了。

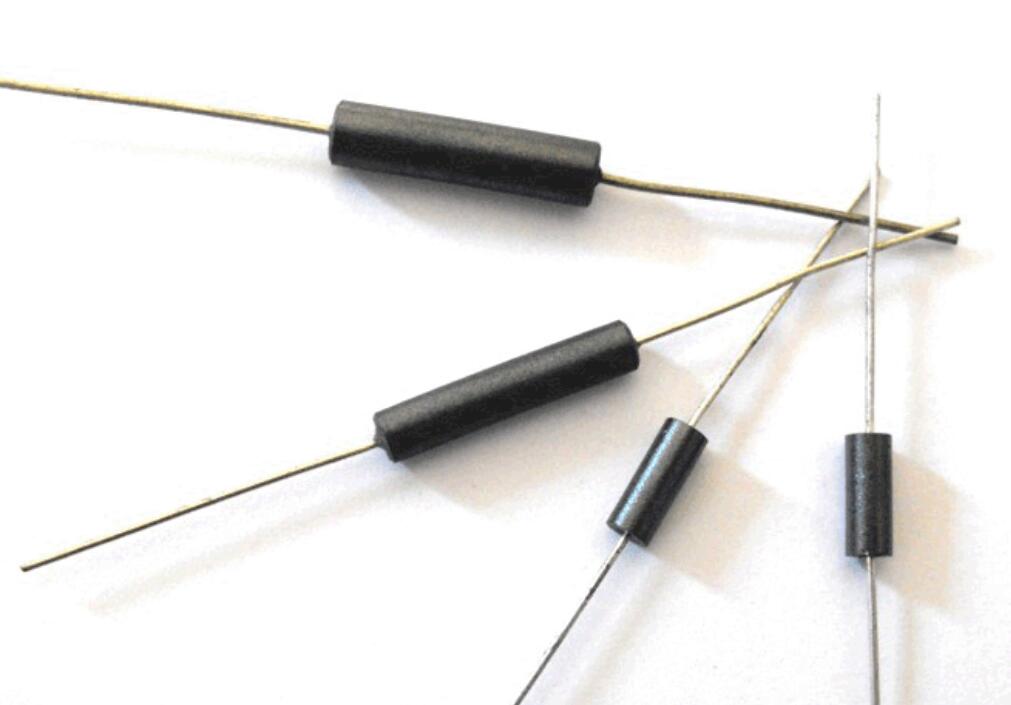

直流成分是需要的有用信號,而射頻RF能量卻是無用的電磁干擾沿著線路傳輸和輻射(EMI)。要消除這些不需要的信號能量,使用片式磁珠扮演高頻電阻的角色(衰減器),該器件允許直流信號通過,而濾除交流信號。通常高頻信號為30MHz以上,然而,低頻信號也會受到片式磁珠的影響。磁珠有很高的電阻率和磁導率,等效于電阻和電感串聯。在電路中只要導線穿過它即可。高頻電流在其中以熱量形式散發,其等效電路為一個電感和一個電阻串聯,兩個組件的值都與磁珠的長度成比例。有的磁珠上有多個孔洞,用導線穿過可增加組件阻抗(穿過磁珠次數的平方)。鐵氧體磁珠不僅可用于電源電路中濾除高頻噪聲(可用于直流和交流輸出),還可廣泛應用于其它電路。

磁珠具有優異的抑制電磁干擾性能,被廣泛應用于計算機、VCD等領域。

磁珠對高頻信號才有較大阻礙作用,一般規格有100歐/100MHZ ,它在低頻時電阻比電感小得多
