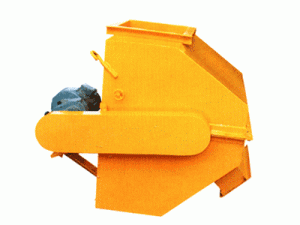

RCDFJ強迫油循環自卸式電磁除鐵器
產品概述
適用范圍：
適用于輸煤港口、大型火電廠、煤礦等對除鐵要求特別高的場所。用于懸掛在大型輸送皮帶上方，能有效清除煤中雷管炮線等細小鐵件，對清除雜鐵，提高物料品位起到重要的作用，可在粉塵、潮濕、鹽霧腐蝕嚴重的惡劣環境下正常工作。自動卸鐵，維護簡便，滾筒腰鼓形結構，具備自動糾偏功能，特制全密封軸承座，能夠適應現場粉塵大的應用場合。磁場強度分為900Gs、1200Gs、1500Gs、1750Gs、2000Gs、2250Gs、2500Gs七種規格。
技術特點：
◆國內外廣泛采用的大中型變壓器強迫油循環冷卻技術，溫升極低(≤50℃)，冷卻技術成熟、安全、可靠。
◆鐵芯采用高導磁、高飽和磁感應強度的有取向冷軋硅鋼片制作，導磁率大大高于普通純鐵材料，減少了磁滯損失，提高了總磁場的穩定性。
◆除鐵器磁路短，磁損耗小，磁場梯度大，除鐵能力強，除鐵率高。
◆除鐵器重量輕，結構緊湊，散熱效果**。
◆勵磁線圈采用先進的浸漆固化技術，完全浸漬于變壓器油中，具有優良的防潮、防塵、防腐蝕性能，大大提高線圈的使用壽命。
◆勵磁線圈制成立體繞組，散熱面積大，油路通暢合理，溫升極低(≤50℃)。
◆自動卸鐵，維護簡便，滾筒腰鼓形結構，具備自動糾偏功能，特制全密封軸承座，能夠適應現場粉塵大的應用場合。
技術參數
| 型號 |
適用帶寬 mm |
額定吊高 mm |
磁場強度 ≈mT |
勵磁功率 KW |
風機功率 kw |
外形尺寸mm A×B×c |
整機重量 kg |
|
| RCDFJ-10 | T1 | 1000 | 300 | 90 | 6.5 | 0.25 | 2960×1620×1480 | 3450 |
| T2 | 120 | 9.5 | 0.25 | 2960×1620×1520 | 3820 | |||
| T3 | 150 | 15 | 0.25 | 3000×1620×1550 | 4500 | |||
| RCDFJ-12 | T1 | 1200 | 350 | 90 | 9 | 0.25 | 3250×1770×1520 | 3850 |
| T2 | 120 | 14 | 0.25 | 3350×1770×1550 | 4620 | |||
| T3 | 150 | 20 | 0.25 | 3520×1770×1590 | 6600 | |||
| RCDFJ-14 | T1 | 1400 | 400 | 90 | 14 | 0.25 | 3350×1750×1550 | 4650 |
| T2 | 120 | 20 | 0.25 | 3520×1860×1590 | 6780 | |||
| T3 | 150 | 29 | 0.25 | 3630×1860×1620 | 8560 | |||
| RCDFJ-16 | T1 | 1600 | 450 | 90 | 18 | 0.25 | 3520×1850×1590 | 6750 |
| T2 | 120 | 28 | 0.25 | 4750×2250×1820 | 8920 | |||
| T3 | 150 | 32 | 0.25 | 3950×2250×1630 | 10200 | |||
| T4 | 175 | 52 | 0.75 | 4120×2470×1750 | 12300 | |||
| T5 | 200 | 70 | 0.75 | 4170×2470×1750 | 14375 | |||
| T6 | 225 | 85 | 1.1 | 4230×2490×1800 | 16730 | |||
| T7 | 250 | 104 | 2×0.55 | 4350×2530×1860 | 18250 | |||
| RCDFJ-18 | T1 | 1800 | 500 | 90 | 26 | 0.75 | 3950×2250×1630 | 8800 |
| T2 | 120 | 32 | 0.75 | 3900×2450×1650 | 10500 | |||
| T3 | 150 | 40 | 0.75 | 4000×2450×1670 | 12500 | |||
| T4 | 175 | 56 | 0.75 | 4240×2500×1800 | 18560 | |||
| T5 | 200 | 75 | 0.75 | 4300×2520×1850 | 20754 | |||
| T6 | 225 | 90 | 1.1 | 4300×2580×1900 | 22500 | |||
| T7 | 250 | 107 | 2×0.55 | 4400×2650×1950 | 23500 | |||
