RCDA風冷懸掛式電磁除鐵器
產品概述
RCDA風冷懸掛式電磁除鐵器磁路采用計算機模擬設計，透磁深度大、磁力強。特殊的風道設計，軸流風機強迫風冷，風量大，風壓高，使線圈散熱快，溫升低，冷熱態磁場差異小。線圈經特殊的浸漆絕緣及固化處理技術，抗氧化，耐腐蝕，提高整機的絕緣性能，保障長期連續工作不老化。
技術參數
| 型號 |
適應帶寬 mm |
額定吊高 h=mm |
物料厚度 ≤mm |
勵磁功率 ≤kw |
磁場強度 ≥mT |
風機功率 ≤kw |
適應帶速 ≤m/s |
工作制 |
重量 Kg |

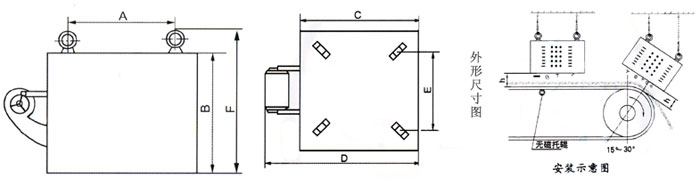

外形尺寸mm | |||
| A | B | C | D.E | ||||||||||
| RCDA-4 | 400 | 100 | 70 | 0.6 | 50 | 0.15 | 2.5 | 連續 | 350 | 620 | 400 | 360 | 240 |
| RCDA-5 | 500 | 150 | 110 | 1.0 | 60 | 0.15 | 450 | 710 | 500 | 450 | 340 | ||
| RCDA-6 | 600/650 | 180 | 130 | 1.6 | 60 | 0.15 | 620 | 910 | 600 | 480 | 400 | ||
| RCDA-6.5 | 650 | 200 | 150 | 2.0 | 70 | 0.37 | 750 | 990 | 650 | 500 | 450 | ||
| RCDA-8 | 800 | 250 | 200 | 4.0 | 70 | 0.37 | 980 | 1080 | 800 | 600 | 600 | ||
| RCDA-10 | 1000 | 300 | 250 | 6.0 | 70 | 0.45 | 1330 | 1400 | 1000 | 670 | 800 | ||
| RCDA-12 | 1200 | 350 | 300 | 8.0 | 70 | 0.45 | 1950 | 1600 | 1200 | 750 | 1000 | ||
| RCDA-14 | 1400 | 400 | 350 | 10 | 70 | 0.8 | 2870 | 1910 | 1400 | 780 | 1200 | ||
| RCDA-16 | 1600 | 450 | 400 | 15 | 70 | 0.8 | 3800 | 2010 | 1600 | 810 | 1400 | ||
| RCDA-18 | 1800 | 500 | 450 | 20 | 70 | 1.3 | 4500 | 2360 | 1800 | 930 | 1600 | ||
| RCDA-20 | 2000 | 550 | 500 | 25 | 70 | 1.3 | 6900 | 2560 | 2000 | 980 | 1800 | ||
| 型號 | 適應帶寬 mm | 額定懸掛 高度 h=mm | 額定高度處 磁感應強度 mT | 勵磁 功率 Kw | 驅動電機 功率 Kw | 主要尺寸mm | 重量 KG | |
| A×B×C | ||||||||
| RCDA-6 | T1 | 650 | 200 | 90 | 4.0 | 0.25 | 1150×1280×570 | 750 |
| T2 | 120 | 6.0 | 0.55 | 1150×1280×600 | 1000 | |||
| T3 | 150 | 9.5 | 0.55 | 1150×1280×625 | 1270 | |||
| RCDA-8 | T1 | 800 | 250 | 90 | 6.0 | 0.55 | 1250×1380×660 | 1500 |
| T2 | 120 | 8.5 | 0.55 | 1250×1380×700 | 1700 | |||
| T3 | 150 | 13.0 | 1.1 | 1250×1380×740 | 2170 | |||
| RCDA-10 | T1 | 1000 | 300 | 90 | 8.0 | 0.55 | 1320×1480×750 | 2030 |
| T2 | 120 | 12.0 | 1.1 | 1320×1480×800 | 2690 | |||
| T3 | 150 | 16.0 | 1.5 | 1320×1480×830 | 3450 | |||
| RCDA-12 | T1 | 1200 | 350 | 90 | 10.5 | 1.1 | 1420×1620×840 | 3000 |
| T2 | 120 | 15.0 | 1.5 | 1420×1620×900 | 4050 | |||
| T3 | 150 | 20.5 | 0.55×2 | 1420×1620×940 | 5140 | |||
| RCDA-14 | T1 | 1400 | 400 | 90 | 13.5 | 1.5 | 1680×1870×940 | 4350 |
| T2 | 120 | 18.5 | 0.55×2 | 1680×1870×1000 | 6390 | |||
| T3 | 150 | 26.0 | 1.1×2 | 1680×1870×1050 | 7340 | |||
